Lugar de origen: | China |
Nombre de la marca: | LUY |
Cantidad de orden mínima: | 1 juego |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | El embalaje desnudo, se puede enviar por los envases o el cargo a granel |
Tiempo de entrega: | Enviado en 35 días después del pago recibido |
Condiciones de pago: | T/T, L/C, D/A, D/P, Western Union, MoneyGram |
Capacidad de la fuente: | 5000 fijados por año |
El material: | Acero de carbono de Q345R | Origen: | China |
---|---|---|---|
Capacidad de la invitación: | Puede ser personalizado | Temperatura de funcionamiento: | 100-450℃ |
Presión de trabajo: | 0.5-5.0Mpa | Grado de vacío: | -0.098Mpa |
Alta luz: | autoclave de gran capacidad,autoclave de curado compuesto |

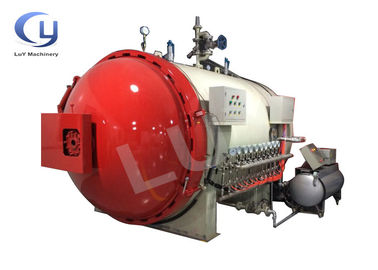

Autoclave compuesto totalmente automático con doble bloqueo de seguridad
I Descripción del producto
El autoclave está compuesto principalmente por un sistema de vacío, un sistema de control, un sistema de calefacción, un sistema de refrigeración, un sistema de aislamiento y un sistema de seguridad.El calentamiento de la prensa de curado moldeo se puede llevar a cabo bajo la aspiradora del producto compuesto.
El autoclave se utiliza principalmente para el moldeado de productos de componentes compuestos a base de polímero. Es el equipo principal para la fabricación de materiales compuestos reforzados con fibra térmica continua.Se utiliza ampliamente en el moldeado de materiales compuestos avanzados, estructuras de sándwich de panal de abeja y mecanismos de unión metálicos o compuestos.
II TParámetros técnicos
Diámetro efectivo | 500 a 4500 mm |
Duración efectiva | Entre 1000 y 2000 mm |
Temperatura de funcionamiento | 100-450 °C |
Presión de trabajo | 0.5-5.0Mpa |
Velocidad de aumento de la presión | 0.05Mpa/min Ajuste continuo |
Error de presión | ± 0,01 MPA |
Tasa de calentamiento (sin carga) | 0.5-7°C/min. Ajustable de forma continua |
Tasa de enfriamiento (sin carga) | 0.5-7°C/min. Ajustable de forma continua |
Método de enfriamiento | Refrigeración por agua o aire |
Error de temperatura en el punto | ± 1 a 2 °C |
Puntos de control y medición de la temperatura | En el interior del tanque y 2-20 puntos |
Grado de vacío | -0.098MPA |
Extracción de tubería de vacío | 2 a 20 |
Prueba Línea de tubería de vacío | 2 a 20 |
Capacidad de trabajo continuo | ≥ 50 horas |
ⅢDetalles
1.Sistema de vacío
El sistema de vacío consta de una bomba de vacío, una línea de bombeo de vacío, una línea de medición de vacío, un tanque de amortiguador de respaldo y un tanque de amortiguador de vacío.alarma de fuga de presión y válvula manualCuando una de las líneas de vacío falla, esta línea de vacío se puede cortar por separado,reducir el impacto en todo el sistema de vacío y garantizar la estabilidad y seguridad del sistema de vacío.
2.Sistema de control
El sistema de control adopta un software profesional de control de temperatura a presión caliente, que consta de un módulo de control de temperatura PLC, un sensor de temperatura, un sensor de presión,gabinete de control y línea de conexión. El módulo de control de temperatura PL se utiliza para transmitir los datos de temperatura en el tanque a través del sensor de temperatura al gabinete de control PLC,y el valor de la temperatura se muestra en el ordenador en tiempo realEl programa de fase de aislamiento llama automáticamente el ajuste de temperatura PID para garantizar la precisión y estabilidad de la temperatura dentro del autoclave.
3.Sistema de calefacción
Utilizando un software profesional de control de temperatura de prensa en caliente, consta de termopareja, regulador de potencia del módulo de control de temperatura PLC, gabinete de control y línea de conexión.Los datos de temperatura en el tanque son recogidos por el termopar y transmitidos al PLC, y luego la potencia de salida se ajusta al tubo de calefacción por el PLC y el regulador de potencia.El ventilador de temperatura circula y distribuye el calor en el tanque más uniformemente a través de la placa de circulación de temperatura especialLa temperatura es uniforme y no hay ángulo muerto y la presión es constante.
4.Sistema de refrigeración
Se adopta el método de refrigeración por agua, y la temperatura de cada punto del tanque recogido por el termopare se transmite al sistema de control PLC.,el sistema de control controla la velocidad de circulación de la bomba de refrigeración de frecuencia variable y la velocidad de circulación del ventilador de alta temperatura y alta presión, controlando así la velocidad de refrigeración.
ⅣNuestras ventajas
1. estanqueidad del tanque: está compuesto de tanque, puerta del tanque, motor de alta temperatura, conducto de aire, capa de separación térmica para formar un tanque resistente a la alta presión y a la alta temperatura
2. bloqueo de seguridad: está hecho de bloqueo automático a presión, bloqueo manual, dispositivo de alarma de sobrepresión.
3- Dispositivo de apertura rápida de la puerta: manual o automático diseño de apertura rápida, incluso si se apaga, puede encender y cerrar la puerta
4Dispositivo de sellado: la puerta adopta gel de sílice de llenado de aire, puede soportar 500 grados, formando en un recipiente sellado de alta temperatura alta presión
5Sistema de presión: el sistema de transferencia y control de presión incluye compresor de aire, tanque de almacenamiento, válvula de control de presión, tubería, transformador de presión y manómetro.
6Sistema de calefacción: tubo de calefacción de acero inoxidable, ventilador de alta temperatura, placa de viento, capa de aislamiento, sistema de control de temperatura.potencia de calefacción satisfacer el requisito de temperatura máxima dentro del tanque y aumentar la temperatura
7Sistema de circulación de temperatura: está compuesto por un ventilador de circulación, una placa de viento y una cubierta de flujo de guía para mejorar la transferencia de calor y la forma de circulación a una temperatura uniforme
8Sistema de vacío: está compuesto por una bomba de vacío, un tubo, un medidor de vacío, una válvula de vacío, para suministrar condiciones de vacío de material compuesto
9- Sistema de control automático: adopta el PLD y el control borroso, para realizar la presión, temperatura, enfriamiento, etc. de todo el proceso de alto control de precisión y en el registro de tiempo
